สมาร์ทโฮมส์ : การควบคุมไฟบ้านด้วยแอปพลิเคชัน Blynk ตอนที่1


การควบคุมไฟบ้านด้วยแอปพลิเคชัน Blynk







อุปกรณ์ที่ใช้ทำการทดลอง

1. โหนดเอ็มซียู (Node MCU V.2)                 1       ชิ้น
2. สาย USB Data upload                               1       เส้น
3. หลอดไฟ 220V. พร้อมขั้ว                           1       ชุด
4. Relay 5V. 2 Chanal                                    1       ชิ้น
5. สายจั้ม ผู้-เมีย                                             3       เส้น
6.  400-Point Breadboard                               1       ชิ้น



ขั้นตอนการทำ

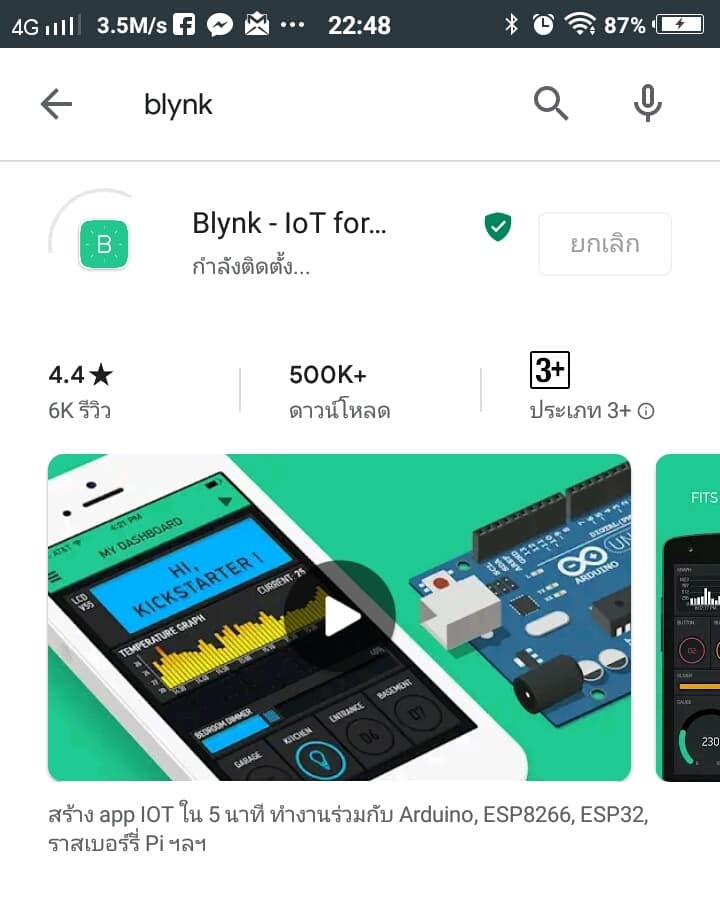

1. นำมือถือที่จะใช้เป็นตัวควบคุมอุปกรณ์ ลงแอปพลิเคชัน Blynk
โดยดาวโหลดได้ฟรีทั้งระบบ IOS และ Android


2. เปิดแอปพลิเคชัน Blynk แล้วลงทะเบียนใช้งานแอปครั้งแรก หรือ Login เข้าสู่แอปกรณีเคยลงทะเบียนไว้แล้ว




3. สร้างโปรเจคขึ้นมาใหม่โดยตั้งค่าต่างๆ ดังรูปต่อไปนี้ แล้วกด Create


4. หลังกด Create จะกขึ้นหน้าแจ้งเตือนให้ทราบว่า ระบบจะส่ง Auth Key ไปยัง email ที่ได้ลงทะเบียนไว้ เพื่อนำ AUTH TOKEN ไปใส่ใน Code blynk เพื่ออัปโหลดลง Node MCU V.2



***AUTH TOKEN เป็นเสมือนกุญแจสำหรับเชื่อมต่อระหว่างแอปกับ Node MCU V.2 โดยที่เราไม่ต้องใช้ user, password

5. จากนั้นให้ทำการเพิ่มปุ่มควบคุมอุปกรณ์บนแอปในโปรเจคของเรา โดยให้ตั้งค่าดังภาพต่อไปนี้


6. เมื่อตั้งค่าเสร็จตามข้อ 5 แล้ว ก็เป็นอันเสร็จสิ้นการตั้งค่าการใช้งานฝั่งแอปพลิเคชัน Blynk
